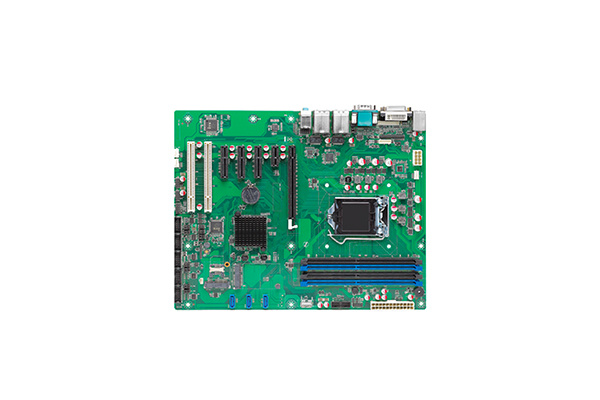

产品简介：• 支持Intel 6/7代Corei3/i5/i7处理器 • 采用Intel Q170芯片组 • 支持6 X COM, 13 X USB, 2 X Intel千兆网口 • 提供1 X VGA, 1 X HDMI, 1 X DVI, 1 X eDP, 支持三屏异显 • 提供1 X PCIe x16, 3 X PCIe x4,1 X PCIe x1 ，2 X PCI 1 X Mini-PCIe For mSATA，wifi/3G/4G

|

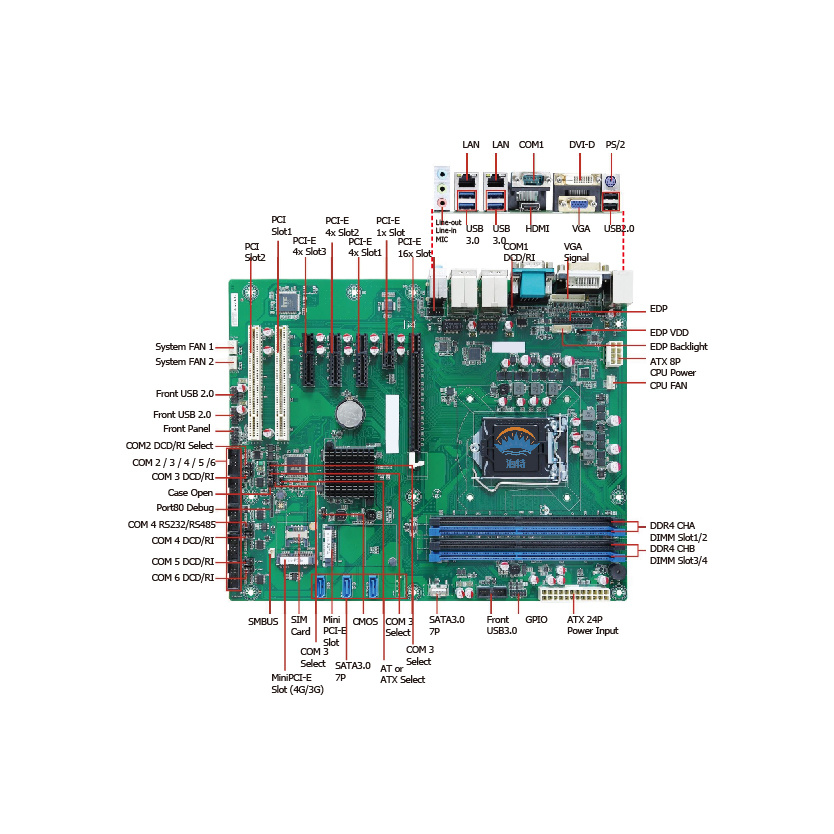

| 规格 Specification | ||
| 系统 | ||
| 处理器 | Intel® 6th/7th Generation Core /Pentium/Celeron CPU LGA1151，Support MAX CPU TDP 95W | |
| 芯片组 | Intel Q170 | |
| 内存 | 4×DDR4 2133/2400, MHz UDIMM, Up to 64 GB | |
| 硬盘 | 3 X SATA 3.0，RAID 0/1/5/10，1×mSATA | |
| 扩展槽 | 1 X PCIe X16 (PCIe 16X, GEN3) 3 X PCIe X4 (PCIe 4X, GEN3) 1 X PCIe X1 (PCIe 1X, GEN3) 2 X PCI，1 X Mini PCIe (4G/3G) | |
| BIOS | AMI UEFI BIOS | |
| 系统 | Windows 7/8/10, Linux | |
| I/O接口 | ||
| 以太网 | 2 X Intel GBE LAN (10/100/1000 Mbps, RJ45) | |
| 串口 | 1 X RS232 (COM1 , Rear IO) 3 X RS232 (COM2/5/6 , Header) 1 X RS232/RS422/RS485 (COM3 , Header) 1 X RS232/RS485 (COM4 , Header) | |
| USB | 4 X USB3.0 (TYPE-A , Rear IO) 2 X USB3.0 (Header) 2 X USB2.0 (TYPE-A , Rear IO) 1 X USB2.0 (TYPE-A)，4 X USB2.0 (Header) | |
| 音频 | Realtek Audio HDA Codec Support MIC-IN/LINE-IN/LINE-OUT | |
| PS/2 | 1 X PS/2 Port (Keyboard) | |
| GPIO | 1 X 8-bit DIO | |
| 显示接口 | 1 X VGA , up to 1920x1200@60Hz 1 X HDMI , to 4096x2160@24Hz 1 X DVI , up to 1920x1200@60Hz 1 X EDP , up to 1920x1200@60Hz | |
| 尺寸及环境 | ||
| 尺寸 | 305 X 244mm | |
| 电源 | ATX | |
| 相对温度 | Operation: 0℃~60℃, Storage: -25℃~75℃ | |
| 相对湿度 | Operation: 10%~90%, Storage: 5%~95%, non-condensing | |
