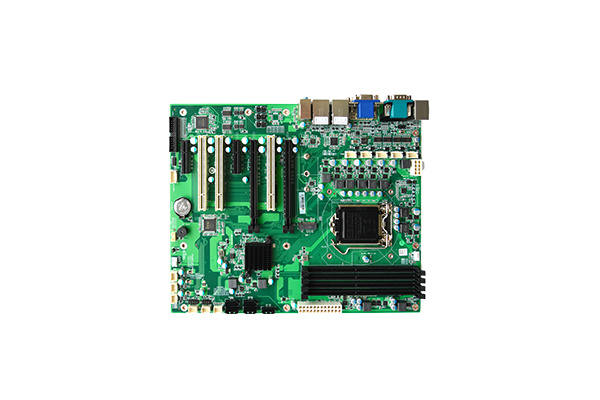

MB-A170-B 6th/7th Gen Intel® Core ™ Processor ATX_常州航晟电气科技有限公司

规格 Specification
系统
处理器	Intel® 6/7th Generation Core /Pentium /Celeron CPU LGA1151 , Support MAX CPU TDP 95W
芯片组	Intel Q170
内存	4 X DDR4 2133/2400 MHz DIMM , Up to 64GB
硬盘	5 X SATA 3.0 , RAID 0/1/5/10
扩展槽	1 X M.2 2242/2260/2280 M key (SATA) 2 X PCIe X16 (PCIe 8X, GEN3) 2 X PCIe X4 (PCIe 4X, GEN3), 3 X PCI
BIOS	AMI UEFI BIOS
系统	Windows 7/8/10, Linux

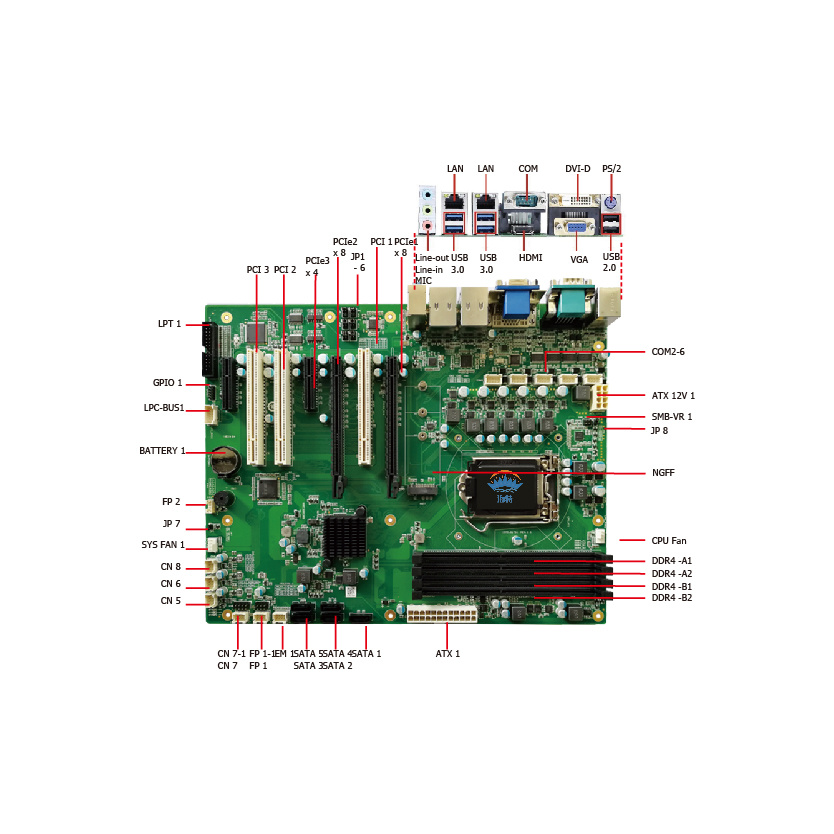

I/O接口
以太网	2 X Intel GBE LAN (10/100/1000 Mbps, RJ45)
串口	1 X RS232/RS422/RS485 (COM1 , Rear IO) 1 X RS232/RS422/RS485 (COM2 , Header) 4 X RS232 (COM3/4/5/6 , Header)
USB	6 X USB3.0 (Header) 6 X USB2.0 (TYPE-A , Rear IO) 2 X USB2.0 (Header)
音频	Realtek Audio HDA Codec Support MIC-IN/LINE-IN/LINE-OUT
PS/2	1 X PS/2 Port (Keyboard)
GPIO	1 X 8-bit DIO
显示接口	1 X VGA , up to 1920x1200@60Hz 1 X HDMI , to 4096x2160@24Hz 1 X DVI , up to 1920x1200@60Hz
尺寸及环境
尺寸	305 X 244mm
电源	ATX
相对温度	Operation: 0℃~60℃, Storage: -25℃~75℃
相对湿度	Operation: 10%~90%, Storage: 5%~95%, non-condensing
