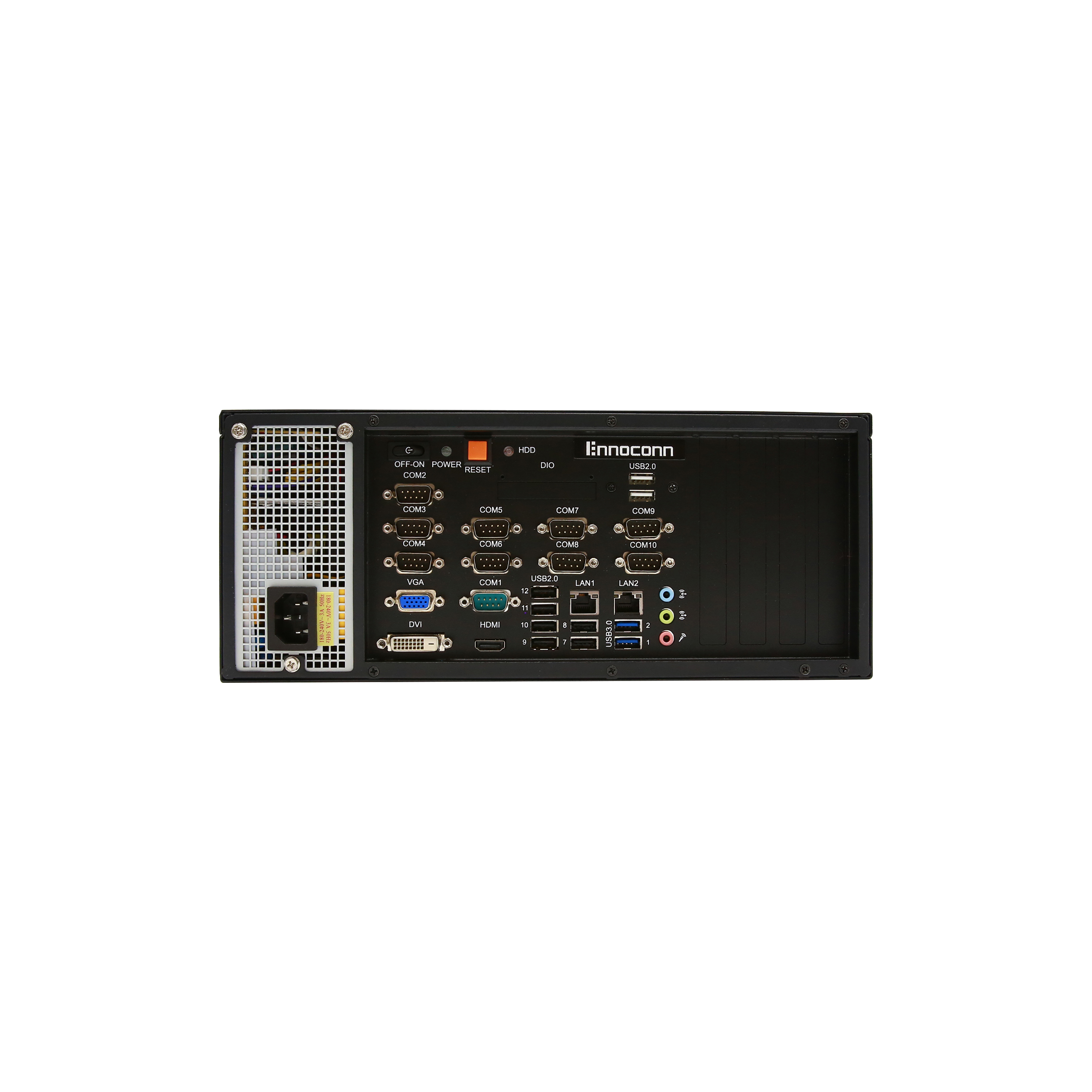

产品简介：3U 准系统，三显(VGA/HDMI/DVI-D)，双网，多串口，多USB，多扩展。 系统采用Intel® Haswell平台，H81芯片组, 拥有丰富I/O接口及高度灵活性，具有多功能扩展和强固机构的特性。该机箱采用小型化设计,可以满足在狭小空间安装的需要。主要应用领域：金融、自助终端、智能制造等领域。

|
产品介绍
产品特性
支持 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器
采用H81芯片组
支持VGA、HDMI、DVI-D双屏异显
支持双千兆网口
支持TPM加密芯片（可选）
内置PCI,PCIe插槽，支持多种模块扩展
| 规格 Specification | |
| 系统 System | |
| 处理器 Processor | Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket |
| 芯片 Chipset | Intel® H81 Chipset |
| 内存 Memory | DDR3 1333/1600MHz, 2 x UDIMM Slot, up to 16GB |
| 图形 Graphics | Intel® HD Graphics, dual display |
| 存储 Storage | 2 x SATA 2.0, 2 x SATA 3.0 |
| 操作系统 OS | Windows XP (limited function)/7/8/10, Linux |
| 外部接口 External I/O | |
| 网口 Ethernet | 2 x RJ45 Realtek® RTL8111G-CG GbE (10/100/1000 Mbps) |
| 显示 Video | 1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 2560 x 1600 1 x DVI-D: max resolution up to 1920 x 1200 |
| 音频 Audio | 1 x Line-in, 1 x Line-out, 1 x Mic-in |
| 内部接口 Internal I/O | |
| 扩展接口 Expansion | 1 x PCIe X 16 Slot, 1 x PCIe X 1 Slot, 2 x PCI Slot |
| 风扇 FAN | 1 x CPU Fan, 1 x System Fan |
| GPIO | 1 x 8-bit GPIO（optional） |
| 扬声器 Speaker | 4-pin 3W AMP Output Wafer（optional） |
| 环境 Environmental | |
| 操作温度 Operating Temp. | 0℃ ~ 40℃ |
| 存储温度 Storage Temp. | -20℃ ~ 60℃ |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 1Grms (HDD)operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | 10G @ 11ms operation |
| 电源 Power | |
| 电源输入 Power Input | 180~240V(AC) |
| 电源功耗 Power Watt | 300W |
| 机构Mechanical | |
| 外观 Housing | SGCC |
| 尺寸 Dimension | 320（L） x 300（W）x 132（H） mm |
| 重量 Weight | 9kg(约) |
| 安装方式 Mounting | 桌面式 (Desk-Mount) |
| 认证Certification | |
| 安规认证 Safety Certification | CCC |
| ■ 配置Configuration |
| 型号 Model Name | CES-3H81-A261 | CES-3H81-A2A0 |
| COM | 6 (5 x In-RS232, 1 x R-RS232) | 10 (2 x In-RS485/422/232, 7 x In-RS232, 1 x R-RS232) |
| USB | 8 (6 x R-USB 2.0, 2 x R-USB 3.0) | 10 (2 x In-USB 2.0, 6 x R-USB 2.0, 2 x R-USB 3.0) |
| LVDS | 0 | 1 (Optional) |
| TPM | 0 | TPM |
