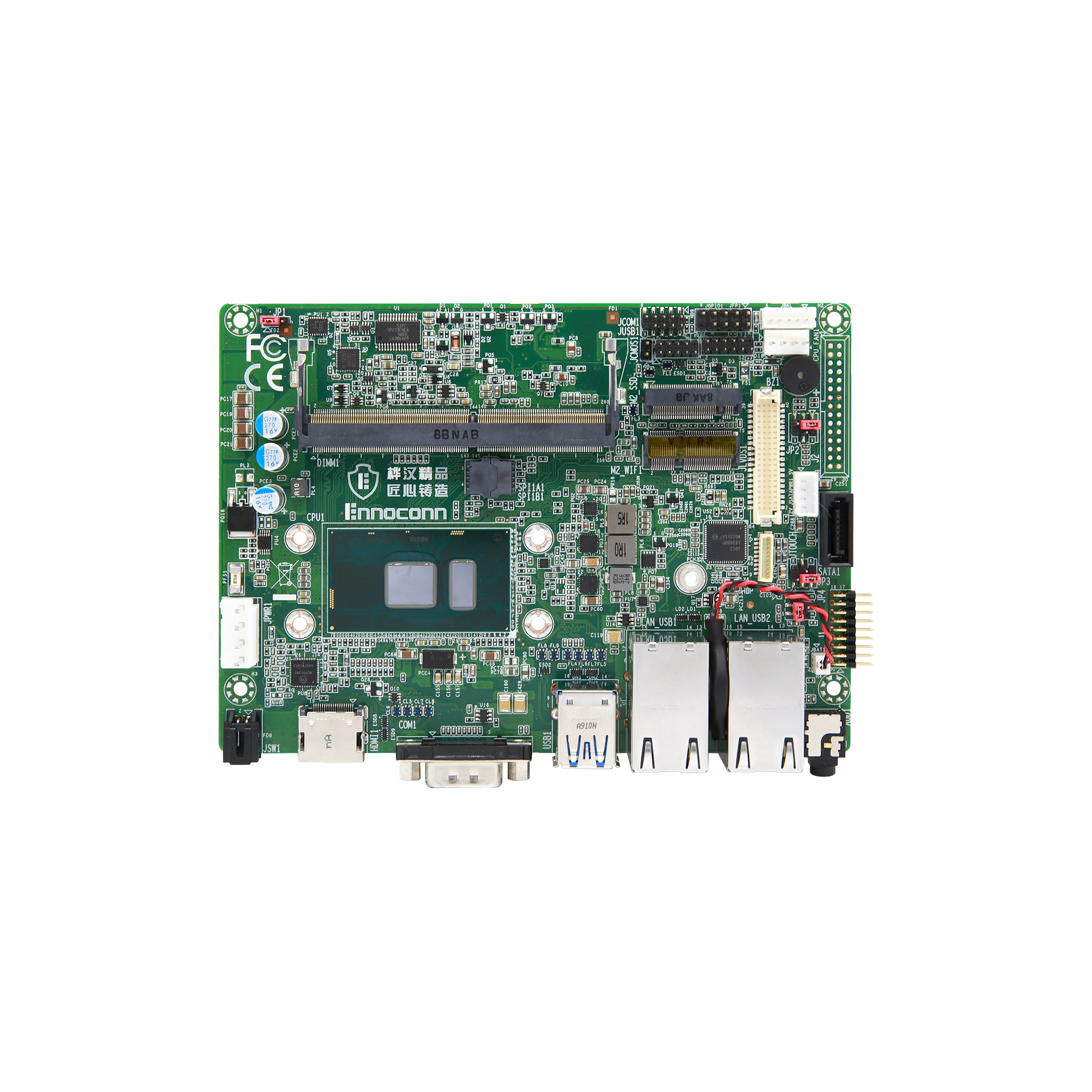

产品简介：Intel®Sky Lake i7-6500U 处理器, 2 x LAN, 6 x USB, 支持 Mini PCIe、M.2 扩展, 3.5寸主板。 Intel® 第六代Skylake U双核处理器, HDMI/LVDS, 2 x LAN, 6 x USB, 2 x M.2, 1 x Mini-PCIe, 2 x COM, 3.5寸主板。采用Intel® 双核处理器, 双千兆网卡, 宽温宽压, 支持Watch dog功能, 15W低功耗, 可以使用在有无风扇需求的系统整机中以及工业嵌入式控制等领域。

|
产品介绍
Intel® 第六代Core™ i7-6500U Processor (2.5 GHz)
支持SODIMM DDR4, 最大支持16GB
支持宽压输入9V~36V
支持宽温-20℃~ 60℃
支持Watch dog功能
支持SIM卡
支持IO扩展和Riser卡扩展功能
| 规格 Specification | ||
| 处理器 Processor | Intel® 6th Core™ i7-6500U Processor (2.5 GHz) | |
| 内存 Memory | 1 x DDR4 1866/2133/2400MHz SODIMM, up to 16 GB | |
| 存储 Storage | 1 x SATA 3.0, 1 x M.2 2242 (support SSD) | |
| 显示 Display | Intel® HD Graphics 520 | |
| 网口 Ethernet |
1 x RJ45 Intel® I211AT (10/100/1000 Mbps) 1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps) |
|
| 音频 Audio | Realtek® ALC269Q HD Audio Codec | |
| BIOS | AMI UEFI BIOS | |
| 外部接口 Rear I/O |
2 x RJ45 2 x USB 2.0, 2 x USB 3.0 (support USB SR Pro.） 1 x RS232/422/485 1 x HDMI: max resolution up to 4096 x 2160 1 x Line out&Mic in (二合一 2 in 1) 1 x Remote |
|
| 内部接口 Internal I/O |
1 x RS232 1 x LVDS: max resolution up to 1920 x 1200 2 x USB 2.0 pin header 1 x 8 bit GPIO 1 x Touch (1 x 9 pin header) 1 x F_Panel (power LED, HDD LED, power button, reset button) 1 x DC IN pin header |
|
| 扩展接口 Expansion |
1 x M.2 2230 (for Wifi, PCIe&USB2.0信号) 1 x Mini-PCIe (for Wifi/3G/4G/mSATA) 1 x SIM |
|
| 环境 Environment |
操作温度: -20℃ ~ 60℃ 存储温度: -40℃ ~ 85℃ 操作湿度: 5% ~ 90% 存储湿度: 5% ~ 95%, 非凝结状态 Non-condensing |
|
| 电源输入 Power Input | 9-36V DC | |
| 尺寸 Dimensions | 3.5" (146 x 105mm) | |
| 操作系统OS | Windows 7/8/10, Linux | |
| ■ 配置Configuration | ||
| 型号 Model Name | CPU型号 | 主频/超频 |
| CEB-6103-W101 | i3-6100U | 2.3 GHz/不支持 |
| CEB-6203-W101 | i5-6200U | 2.3 GHz/2.8 GHz |
| CEB-6503-W101 | i7-6500U | 2.5 GHz/3.1 GHz |
| 备注：CEA-1PCI-PCIe-CEP PCIe信号与主板M.2 2230共用。 | ||
