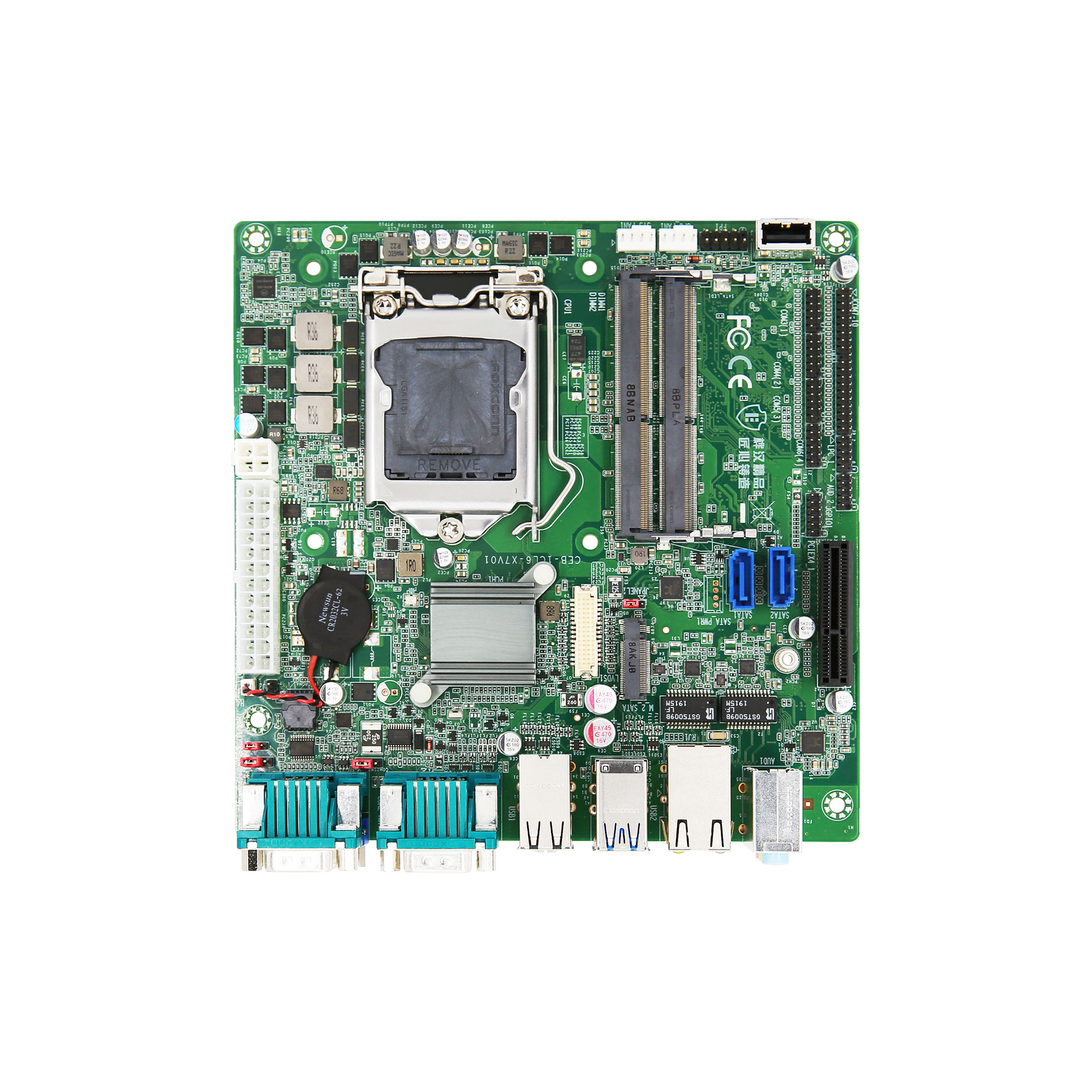

产品简介：Intel H110芯片组支持SODIMM DDR4内存, HDMI/VGA, 2 x LAN, 10 x COM, 9 x USB, Mini-ITX主板。 采用H110芯片组支持Intel® LGA1151针脚的6/7代赛扬、奔腾以及酷睿i3/i5/i7系列处理器, 具有强大的运算能力, 提供2个DDR4 SODIMM内存插槽, 最大可支持32GB内存容量。Mini-ITX标准孔位, 支持双屏异显, 多扩展包括Mini-PCIe以及m.2。丰富的后I/O设计可适用在各种工业环境、自助设备、金融、零售等领域。

|
产品介绍
采用H110芯片组
支持Intel® 6th/7th Gen. CoreTM i3/i5/i7、Pentium®、Celeron® processor，LGA1151
支持2个DDR4 SODIMM内存，最大可支持32GB
支持HDMI/VGA双显
支持千兆网口、10 x COM、9 x USB
支持Mini-PCIe、M.2、PCIe X 4
支持SIM卡安装
ATX电源输入
内置一颗直立USB2.0接口
| 规格 Specification | ||
| 处理器 Processor | Intel® 6th/7th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1151 Socket | |
| 芯片组 Chipset | Intel® H110 Chipset | |
| 内存 Memory | DDR4 1866/2133/2400MHz, 2 x SODIMM Slot, up to 32GB | |
| 存储 Storage | 2 x SATA 3.0, 1 x M.2 | |
| 显示 Display | Intel® HD Graphics, dual display | |
| 网口 Ethernet | 2 x RJ45 Realtek 8111H GbE (10/100/1000 Mbps) | |
| 音频 Audio | Realtek® ALC269Q HD Audio Codec, 1 x Line-in, 1 x Line-out, 1 x Mic-in | |
| BIOS | AMI UEFI BIOS | |
| 外部接口 Rear I/O |
2 x RJ45 1 x Line-in, 1 x Line-out, 1 x Mic-in 2 x RS232 4 x USB 2.0, 4 x USB 3.0 1 x HDMI: max resolution up to 2560 x 1600 1 x VGA: max resolution up to 1920 x 1200 |
|
| 内部接口 Internal I/O |
1 x USB 2.0 7 x RS232, 1 x RS232/422/485 1 x 8-bit GPIO 1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin) 1 x F_Panel (power LED, HDD LED, power button, reset button) 1 x LVDS: max resolution up to 1920 x 1200 |
|
| 扩展接口 Expansion | 1 x Mini-PCIe, 1 x PCIe X4 slot | |
| 环境 Environment |
操作温度 Operation Temp.: 0℃ ~ 60℃ 存储温度 Storage Temp.: -25℃ ~ 75℃ 操作湿度 Operation Humidity: 10% ~ 90% 存储湿度 Storage Humidity: 5% ~ 95%, 非凝结状态 Non-condensing |
|
| 电源输入 Power Input | ATX PSU | |
| TPM | fTPM2.0 | |
| 尺寸 Dimensions | Mini-ITX (170 x 170mm) | |
| 操作系统 OS | Windows 7/8/10, Linux | |
