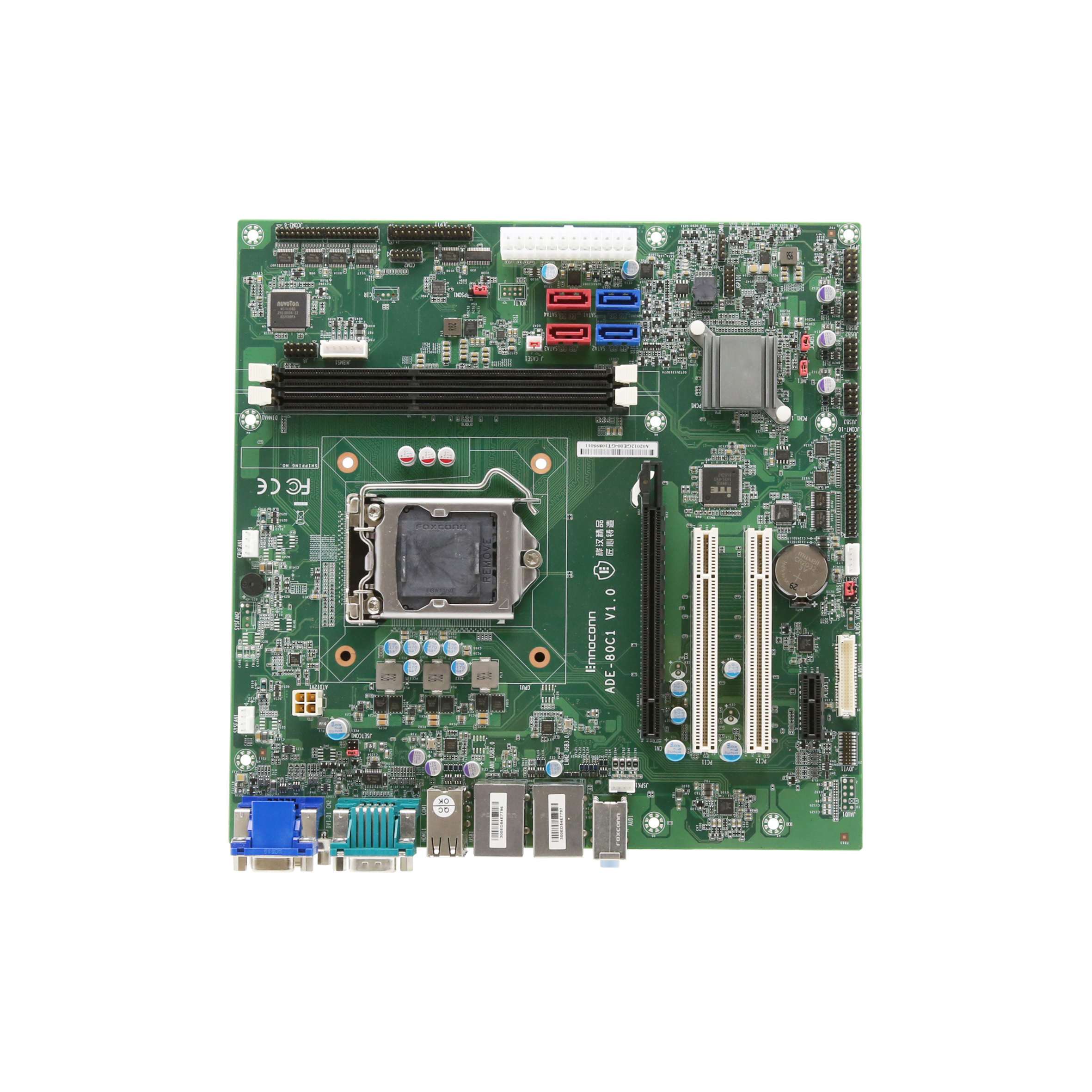

产品简介：LGA1150 Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器, VGA/DVI-D,DDR3,SATAIII,USB3.0,6COMs/10COMs,m-ATX 主板 采用Intel®Haswell平台，H81芯片组， 中央处理器功耗最高支援到65W，m-ATX 架构， 支持双千兆网口，DDR3,SATA III,USB3.0,6COMs/10COMs. 主板支持丰富的I/O接口、功能齐全，具备耐用设计与多扩展功能。 可应用于金融、智能服务、智能制造、安全监控、环保监测等领域。

|
产品介绍
产品特性
Intel®4代酷睿 i7/i5/i3/奔腾®/赛扬®处理器，功耗最高支援到65W
双通道 DDR3 1333/1600MHz,高达16GB
支持VGA,DVI-D,HDMI,LVDS(选配) 独立双显
支持双 GbEs,SATA3.0,USB3.0,8位DIO
支持2个RS-232/422/485和4或8个RS232串联端口
1个PCIe x16 (Gen3)和1个PCIe X 1, 和2个PCI 扩展口
| 规格 Specification | ||
| 处理器 Processor | Intel®4th Core™ i7/i5/i3/Pentium®/Celeron®processor, TDP up to 65W | |
| 芯片组 Chipset | H81 | |
| 内存 Memory | DDR3 1333/1600 MHz, 2 x U-DIMM Slot, up to 16GB | |
| 存储 Storage | 2 x SATA 2.0, 2 x SATA 3.0 | |
| 显示 Display | Intel® HD Graphics 4600 | |
| 网口 Ethernet | 2 x Realtek® 8111G-CG GbE (10/100/1000 Mbps) | |
| 音频 Audio | Realtek® ALC269 HD Audio codec, supports 2.1-channel | |
| BIOS | AMI UEFI BIOS | |
| 外部接口 Rear I/O | 1 x VGA: max resolution up to 1920 x 1600@60Hz 1 x DVI-D: max resolution up to 1920 x 1200@60Hz 1 x HDMI: max resolution up to 2560 x 1600@60Hz 2 x USB 3.0, 6 x USB 2.0 1 x Line-in, 1 x Line-out, 1 x Mic-in 2 x RJ45 | |
| 内部接口 Internal I/O | 6 x USB 2.0 1 x CPU_Fan (4pin), 1 x SYS_Fan (4pin) 1 x LVDS: Supports dual channel 24 bit and up to 1920 x 1200(optional) 1 x 8-bit GPIO 1 x F_Panel (power LED, HDD LED, power button, reset button) | |
| 扩展接口 Expansion | 1 x PCIe X 16 (Gen3) 1 x PCIe X 1 2 x PCI | |
| 环境 Environment | 操作温度operation temp: 0℃~60℃ 存储温度storage temp: -40℃~85℃ 操作湿度operation hum: 5%~90%,非凝结 non-coagulation 存储湿度storage hum: 5%~90%,非凝结 non-coagulation | |
| 电源输入 Power Input | ATX | |
| 尺寸 Dimensions | 244 x 244 mm (9.6" x 9.6") | |
| 操作系统 OS | Windows 7(部分功能受限/limited function)/8.1/10, Linux | |
| ■ 配置Configuration | ||
| 型号 Model Name | CEB-H81M-A100 | CEB-H81M-A101 |
| COM | 10 (2 x In-RS485/422/232, | 6 (5 x In-RS232, 1 x R-RS232) |
| LPT | 1 | 0 |
| PS2 | 1 | 0 |
| LVDS | 1 | 0 |
| TPM | TPM1.2/2.0 (default 1.2) | 0 |
| Speaker | 1 | 0 |
