常见类型主板修改485跳帽

作者：小编时间：2024-10-25 来源：网络

摘要：部分型号主板支持RS232改485，需要修改跳帽，具体如下图除了修改跳帽外，部分主板需要同步修改BIOS，修改项目如下图不同版本BIOS存在略微差异...

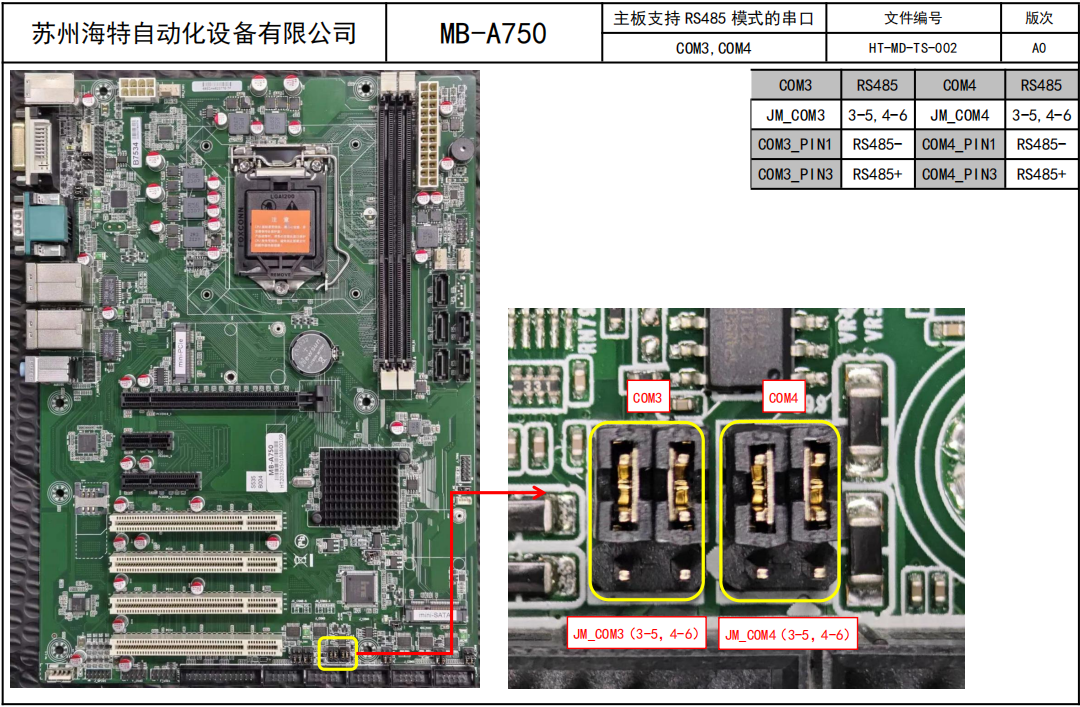

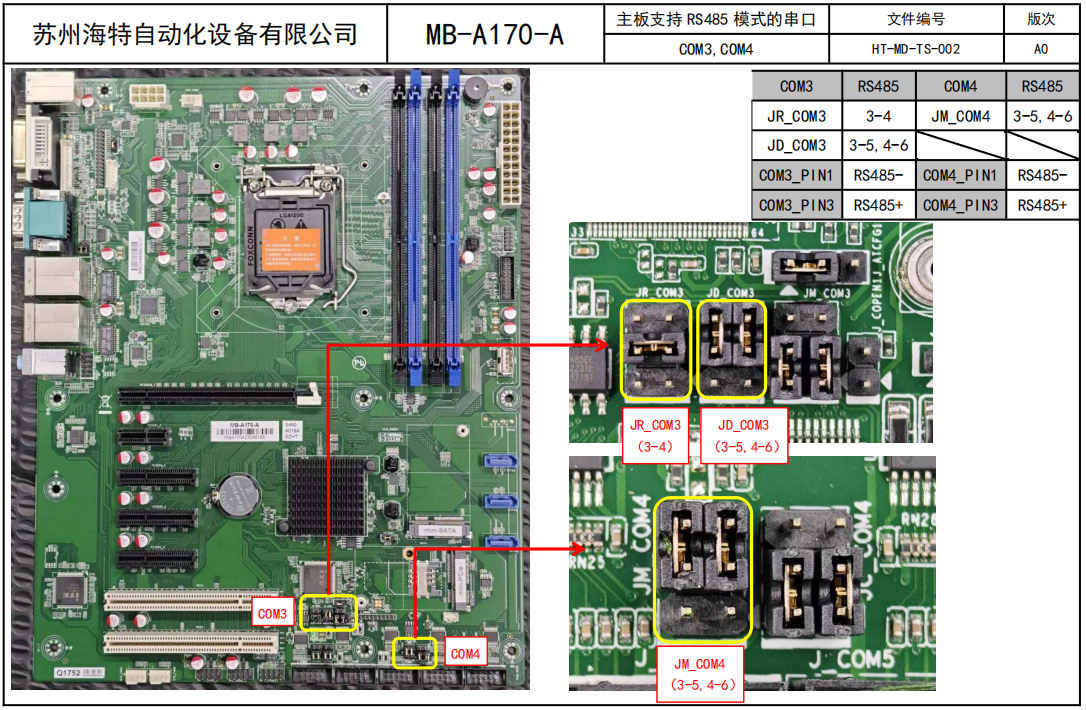

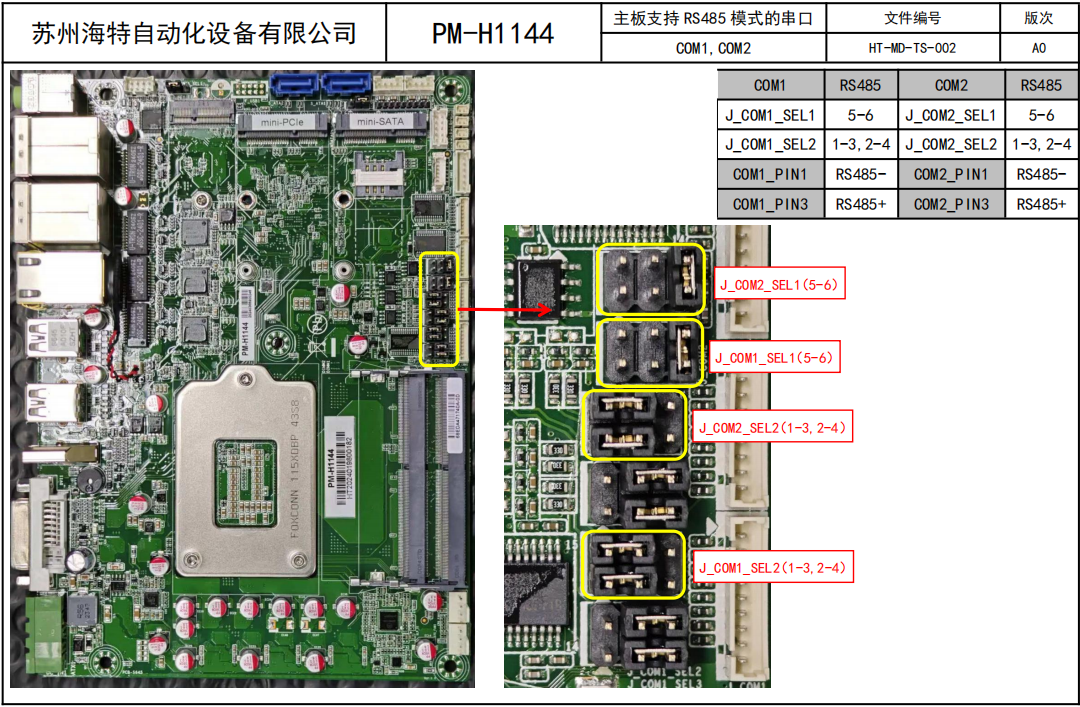

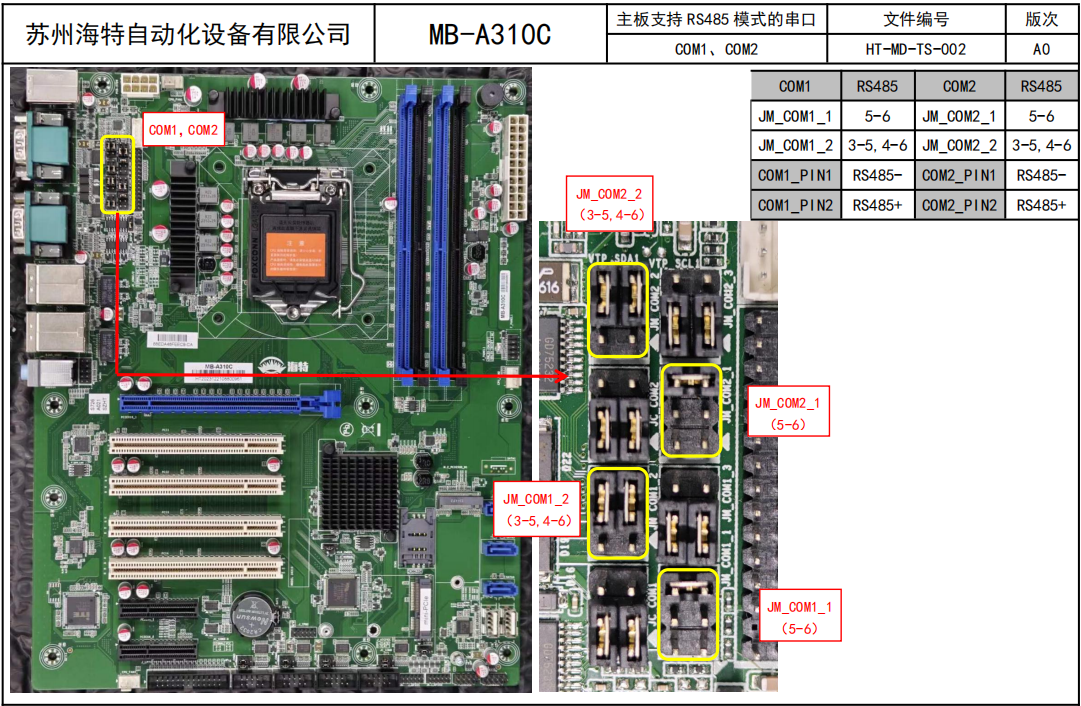

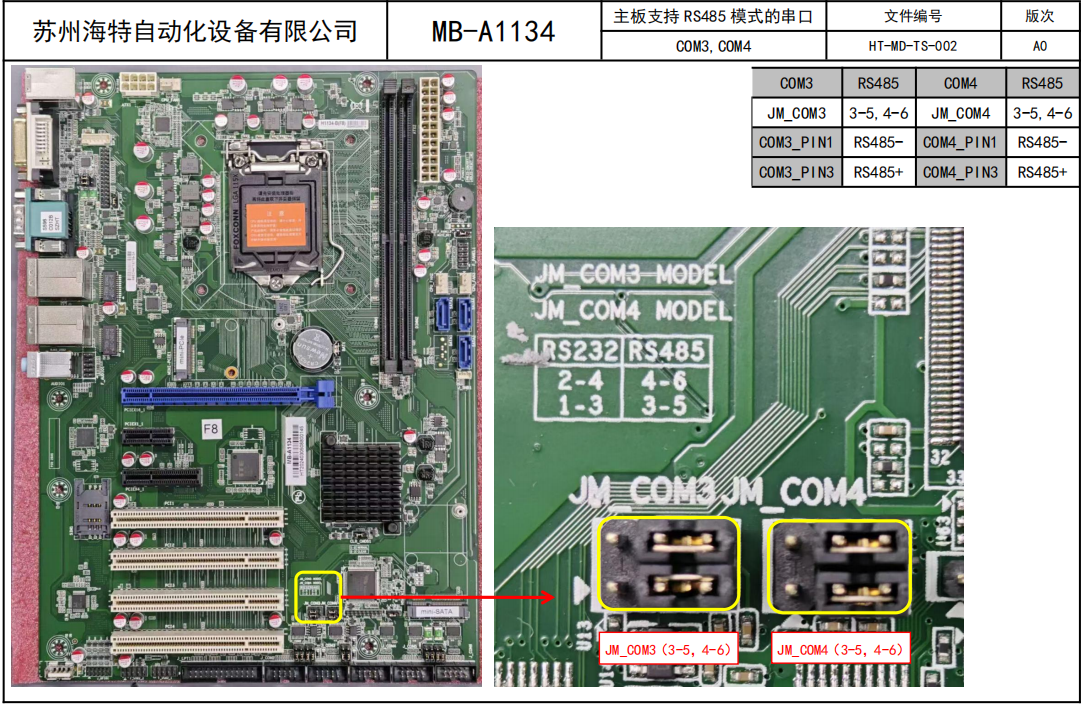

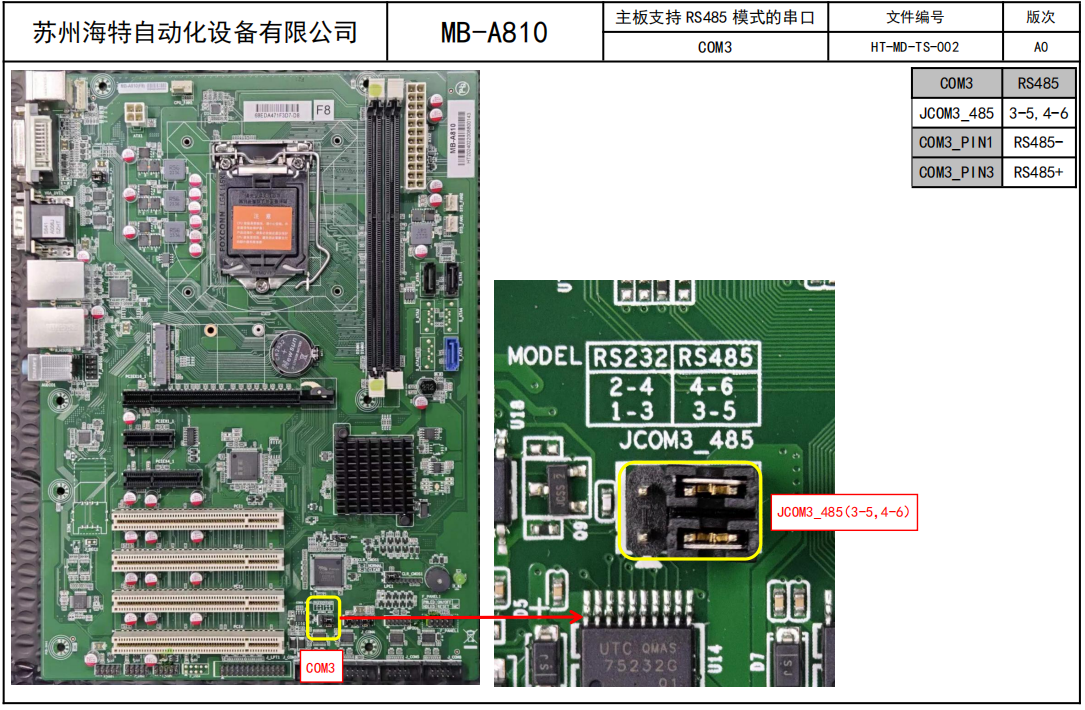

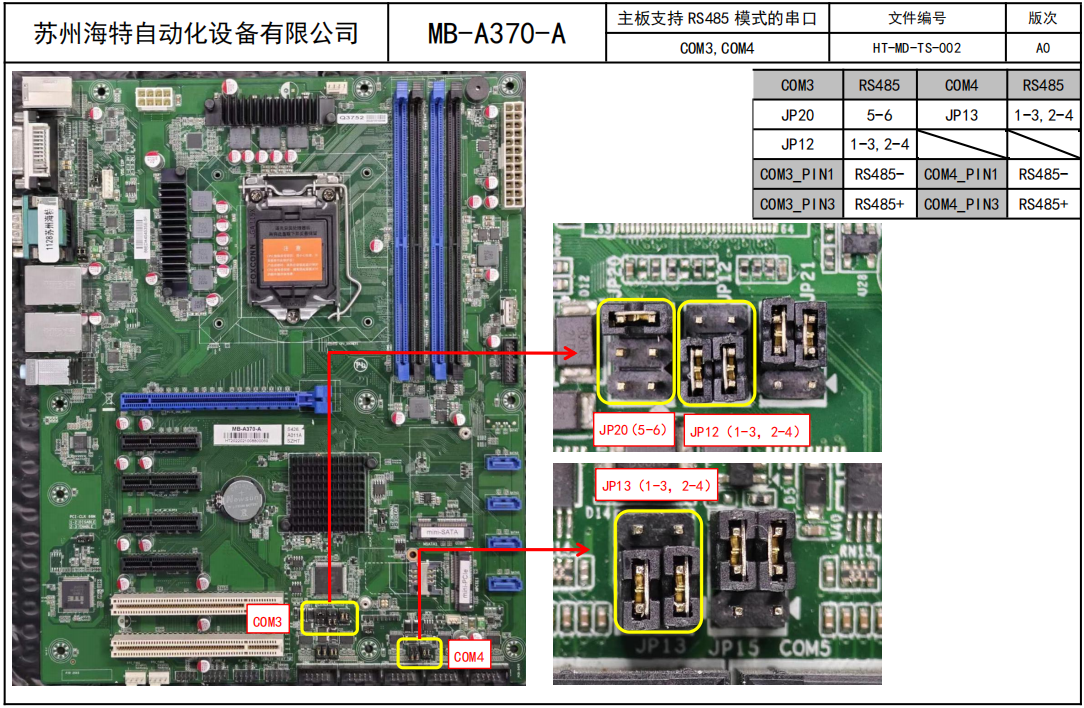

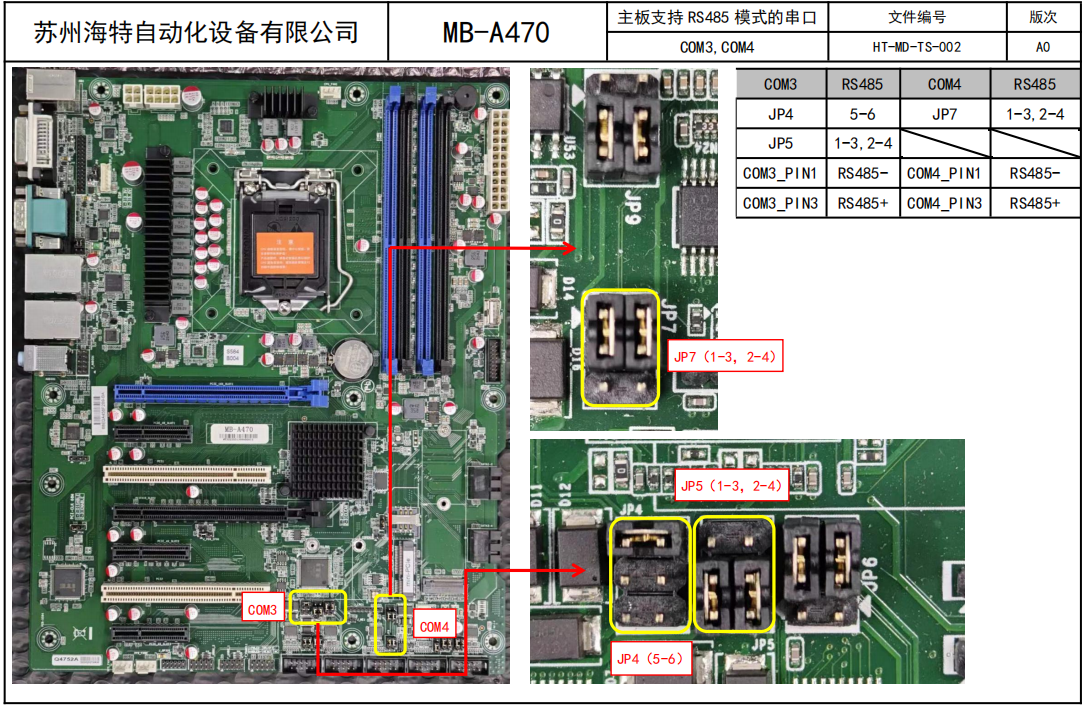

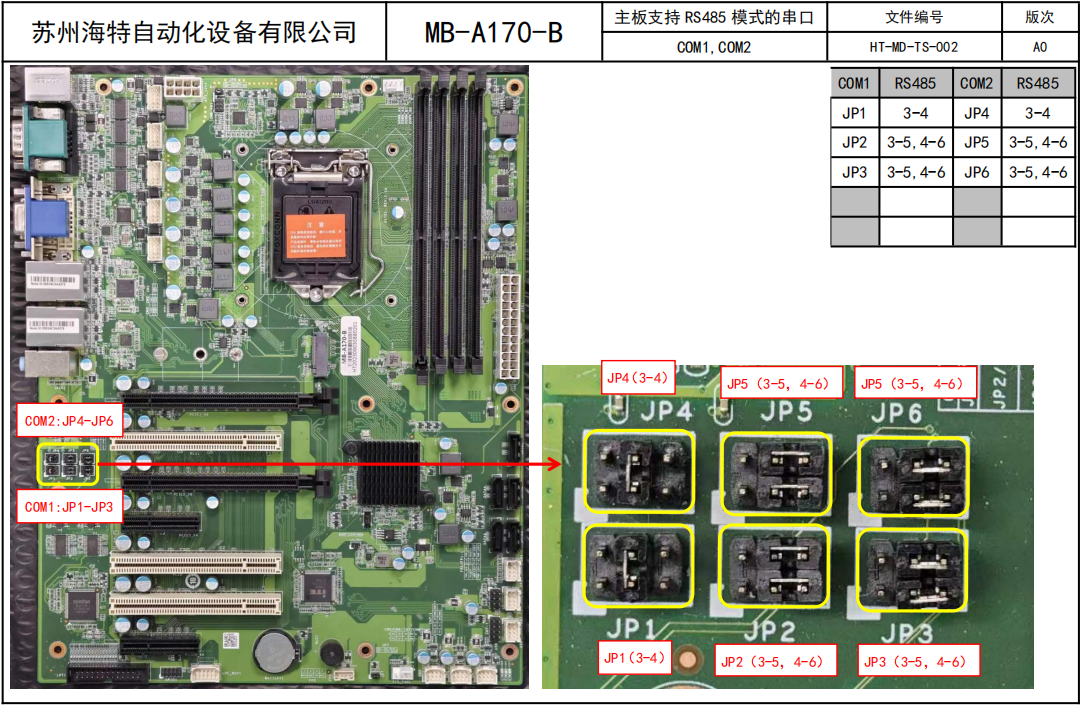

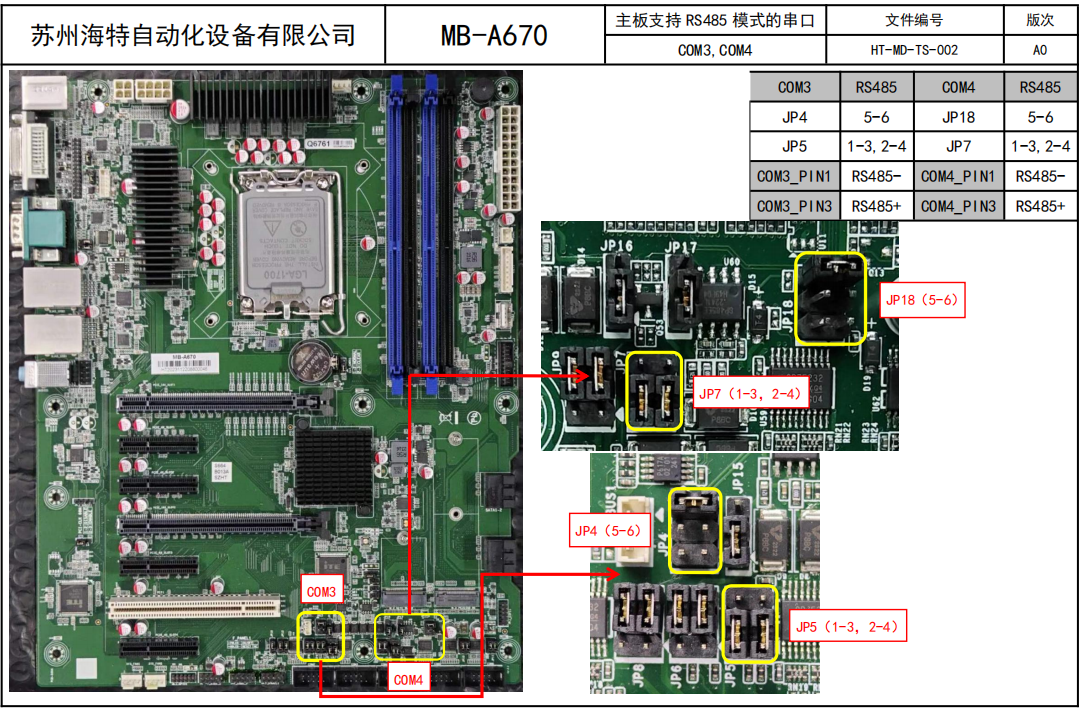

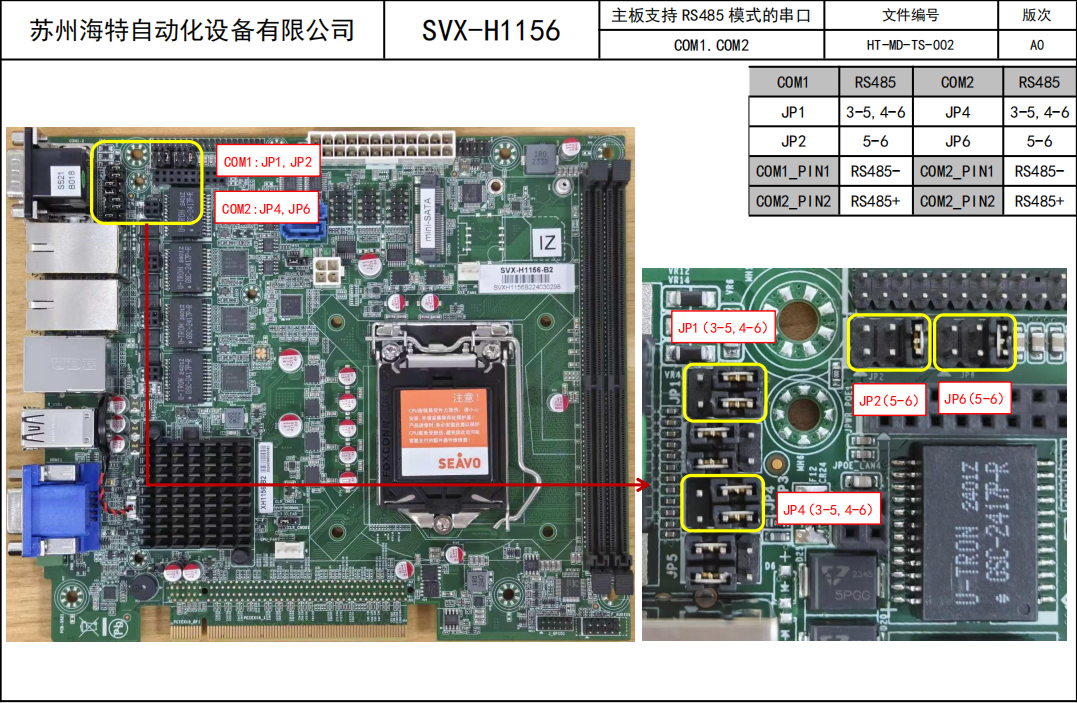

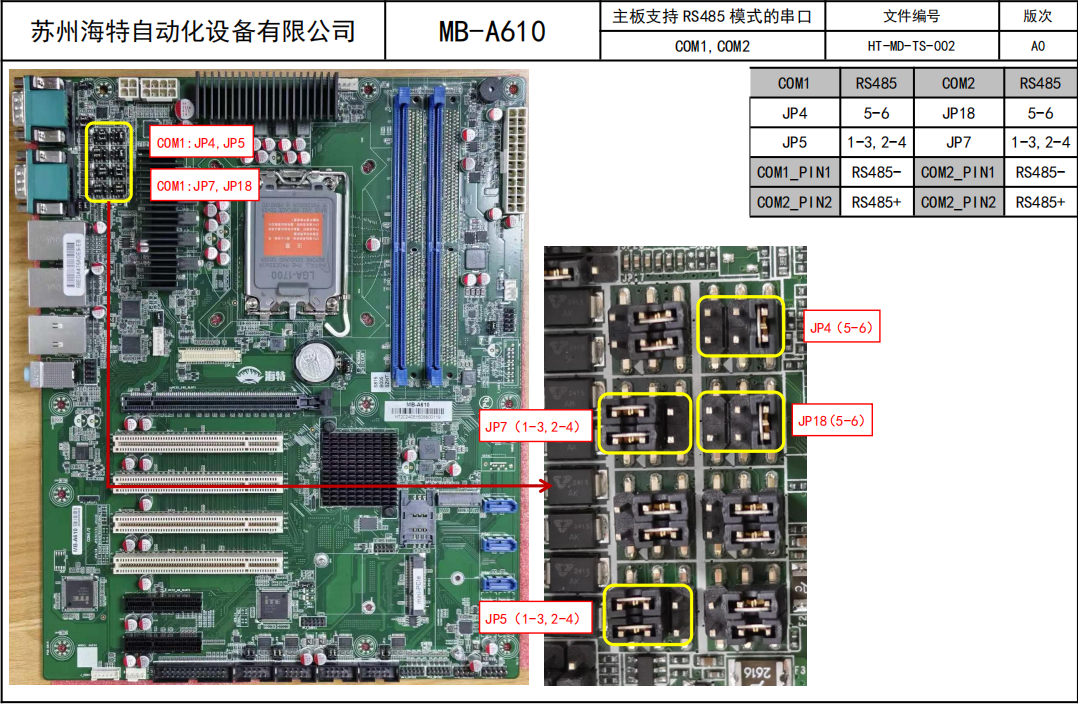

部分型号主板支持RS232改485，需要修改跳帽，具体如下图

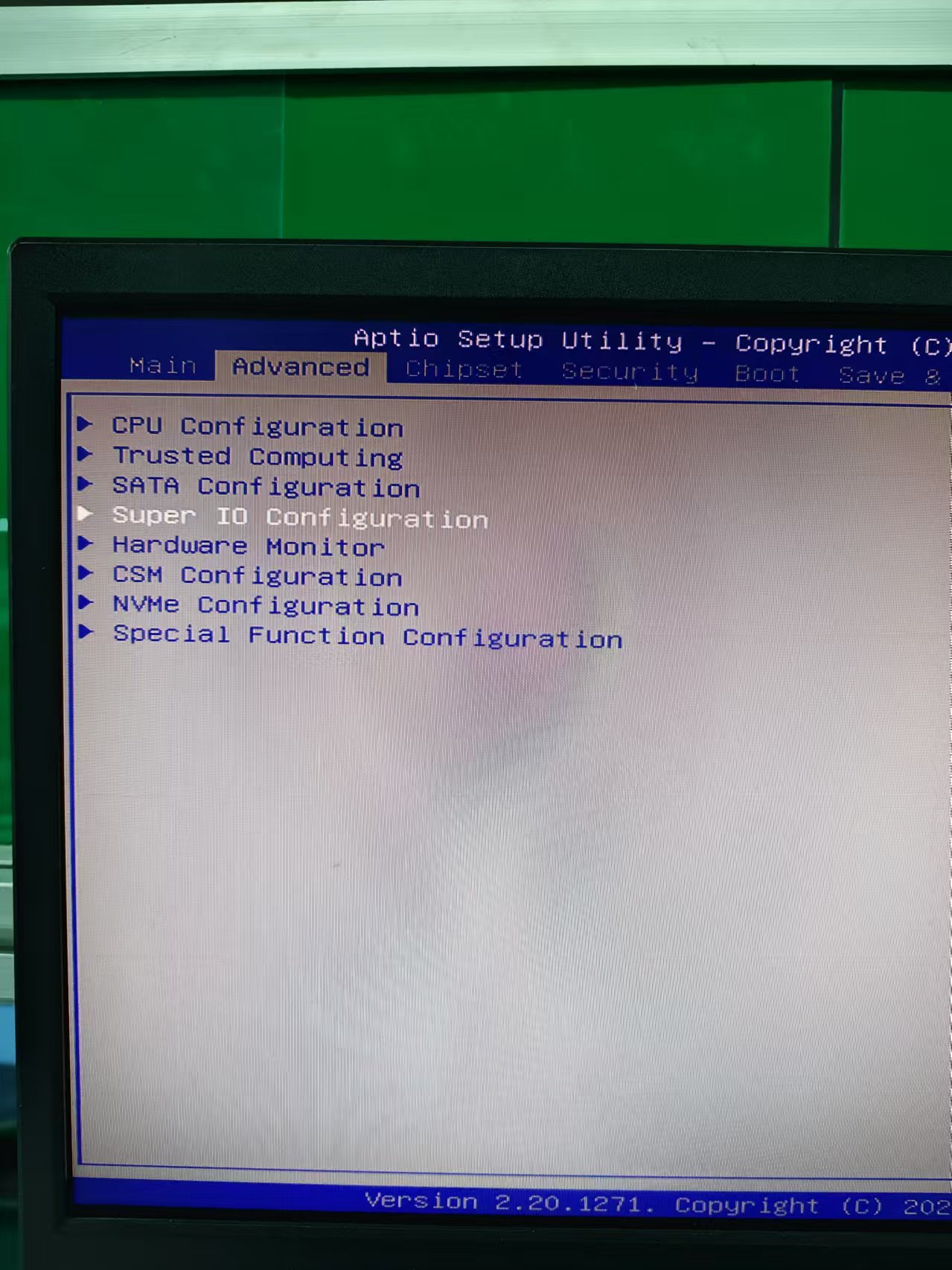

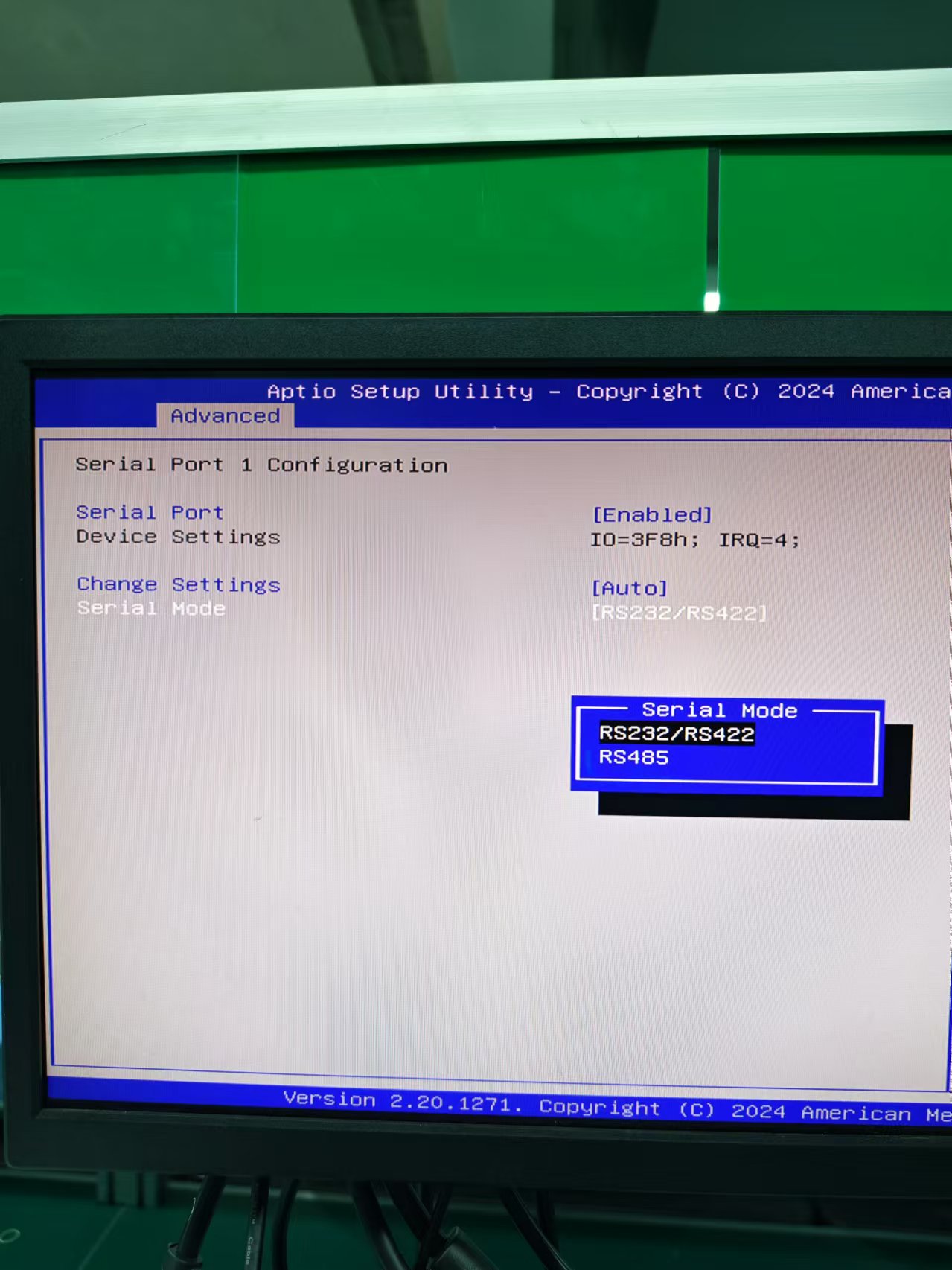

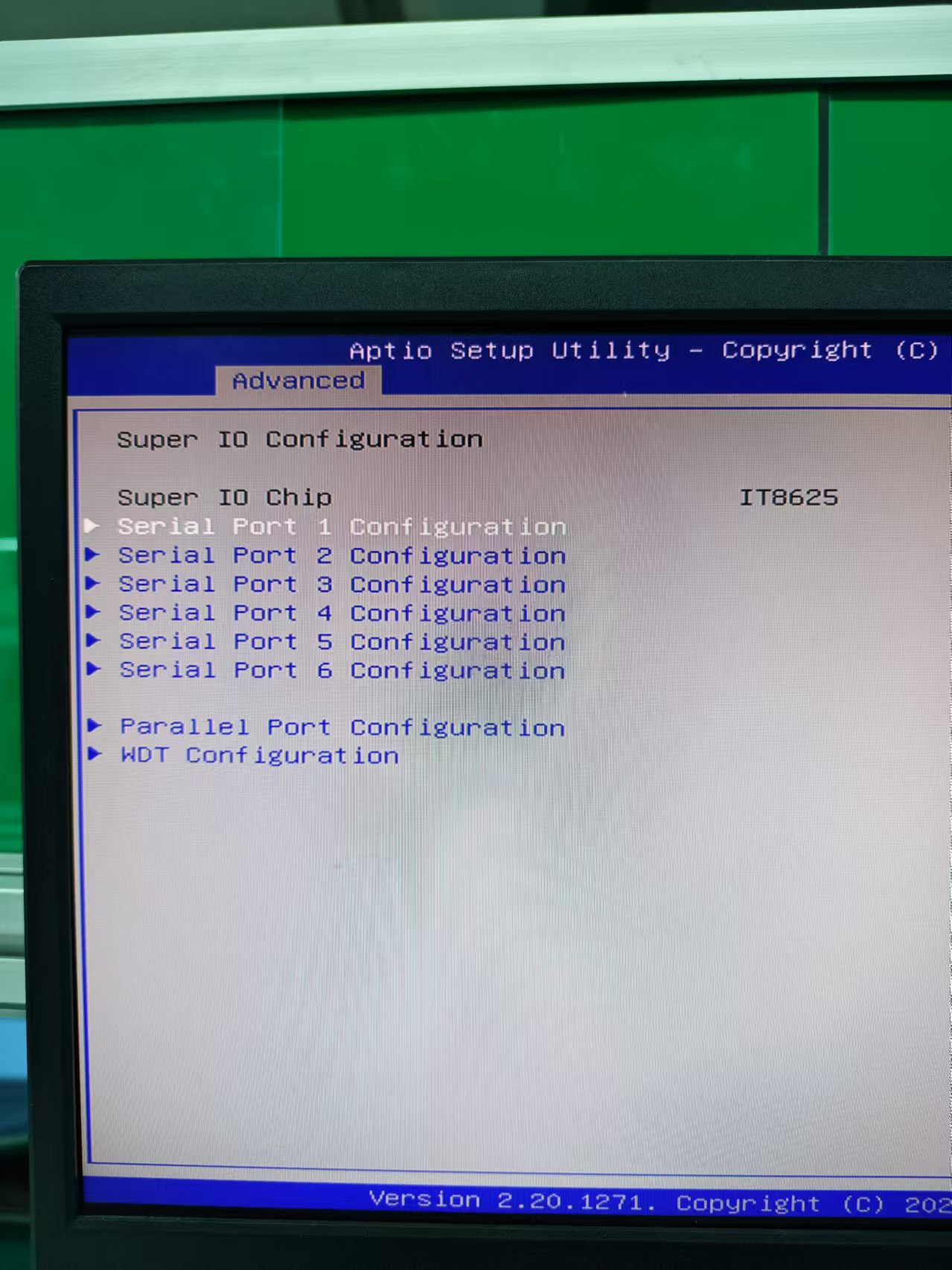

除了修改跳帽外，部分主板需要同步修改BIOS，修改项目如下图




不同版本BIOS存在略微差异
